Q41F-16CFlanschkugelhahn aus StahlgussHauptsächlich zum Absperren oder Verbinden des Mediums in der Rohrleitung, aber auch zum Regeln und Steuern von Flüssigkeiten.Kugelhähne aus StahlgussGeeignet für eine Vielzahl von Medien wie Wasser, Dampf, Öl sowie saure und alkalische Medien.

产品特性

  • 在各种阀门中，KugelhähneDer Durchflusswiderstand ist gering, Kugelhähne mit vollem Durchgang öffnen sich, der Kugelkanal, der Ventilkörperkanal und der Durchmesser der Anschlussleitung sind gleich und in einen Durchmesser, das Medium kann fast verlustfrei durchfließen.
  • 球阀旋转90°即可全关全开，启闭迅速。与相同规格的TorundAbsperrventilVergleich, Kugelhahn kleine Größe, geringes Gewicht, einfache Rohrleitungsinstallation.

Produkt-Parameter

产品型号

Q41F-16C

阀体材质

铸钢

公称压力

≤1.6Mpa

适用介质

水、蒸汽、油品

适用温度

≤150°C

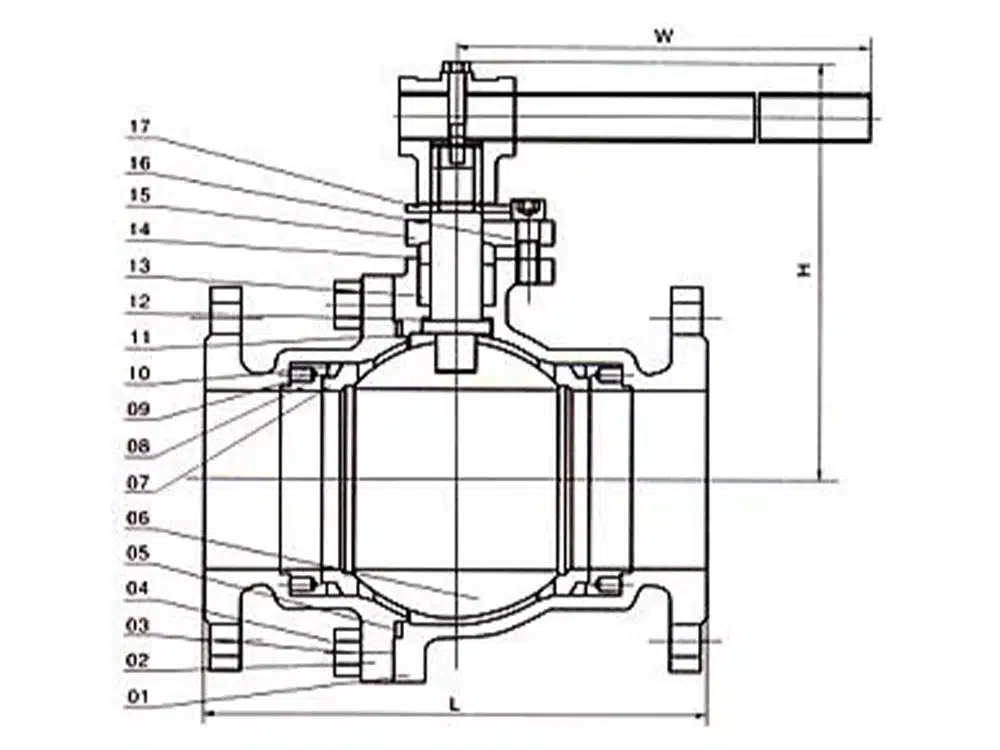

Referenz der Produktgröße

通径

L

D

K

d

C

f

nXL

DN15

130

95

65

45

14

2

4-14

DN20

140

105

75

55

14

2

4-14

DN25

150

115

85

65

14

2

4-14

DN32

165

135

100

78

16

2

4-18

DN40

180

145

110

85

16

3

4-18

DN50

200

160

125

100

16

3

4-18

DN65

220

180

145

120

18

3

4-18

DN80

250

195

160

135

20

3

8-18

DN100

280

215

180

155

20

3

8-18

DN125

320

245

210

185

22

3

8-18

DN150

360

285

240

210

24

3

8-23

DN200

400

335

295

265

26

3

12-23

DN250

450

405

355

320

30

3

12-23
